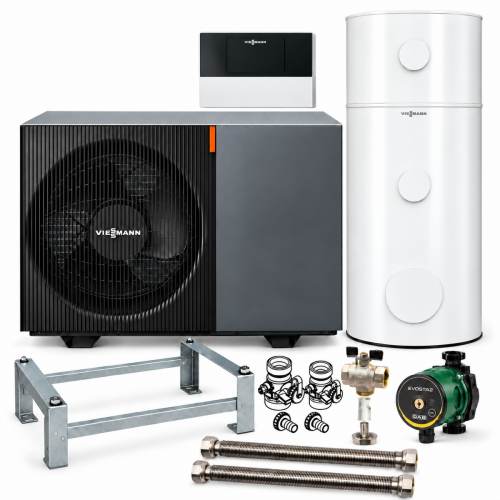

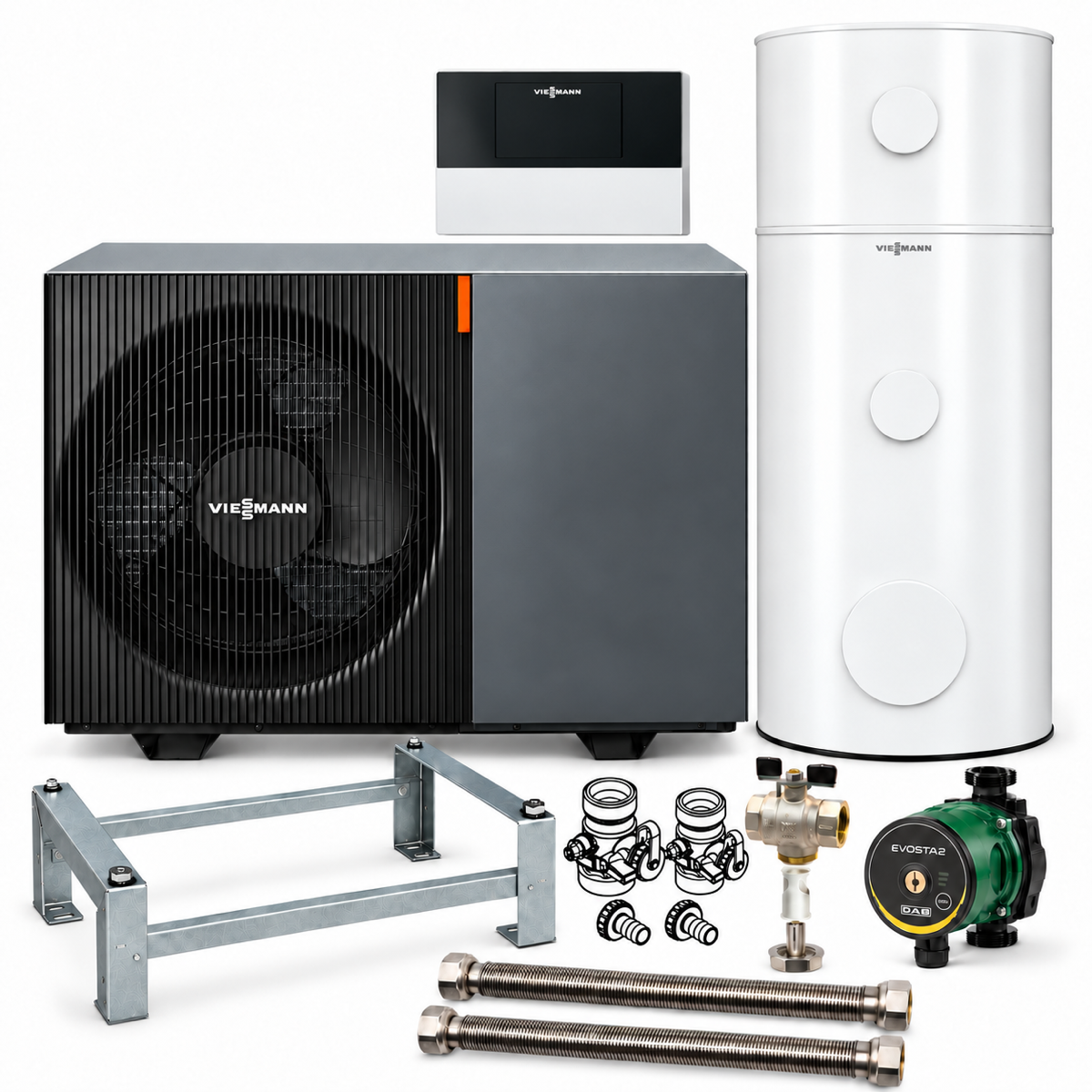

Viessmann Vitocal 200-A ie B06 – šilumos siurblio komplektas

Oras–vanduo šilumos siurblio komplektas su IDU Controller, skirtas patalpoms šildyti, vėsinti ir karštam vandeniui ruošti. Monobloko sistema naudoja natūralų R290 šaltnešį. B06 modelis priklauso 6 kW galios klasei. Į pasiūlymą įtrauktas 200 l vandens šildytuvas ir 50 l buferinė talpa.

Komplektacija

Kainos perkeltos iš 2026-10-29 pasiūlymo. Visos kainos nurodytos su 21 % PVM, už lentelėje pateiktus kiekius, suapvalintos iki euro.

Montavimo darbai ir papildomos prijungimo medžiagos į pasiūlymą neįtraukti. Pristatymo terminas, apmokėjimo tvarka ir pasiūlymo galiojimas derinami individualiai.

1. Šilumos siurblys oras–vanduo „Viessmann Vitocal 200-A ie B06“, 230 V, IDU Controller – Z035442
   Kiekis: 1 komplektas.

„Viessmann Vitocal 200-A intelligent energy“ – monobloko konstrukcijos oras–vanduo šilumos siurblys, skirtas patalpoms šildyti, vėsinti ir buitiniam karštam vandeniui ruošti, naudojant atskirą vandens šildytuvą. Jis pritaikytas tiek naujai statomiems namams, tiek esamų šildymo sistemų modernizavimui. Šilumai gaminti naudojama lauko oro energija ir natūralus šaltnešis R290 – propanas.

B06 yra 6 kW galios klasės modelis. Faktinė šiluminė galia priklauso nuo lauko oro ir šildymo vandens temperatūros, todėl 6 kW žymėjimas nereiškia pastovios galios visomis sąlygomis. Gamintojo skelbiami 06 dydžio duomenys:

A–7/W35 reiškia –7 °C lauko oro ir 35 °C tiekiamo šildymo vandens temperatūrą. Garso galios lygis apibūdina patį įrenginį; girdimas triukšmas konkrečioje vietoje priklausys ir nuo atstumo bei aplinkos. Gamintojo produkto puslapis.

Monobloko sistemos šaltnešio kontūras įrengtas lauko bloke. Gamintojo konstrukcijoje lauke taip pat integruotas didelio efektyvumo cirkuliacinis siurblys ir elektrinis šildymo vandens kaitintuvas. Į pastatą tiekiamas šildymo vanduo, o vidaus valdiklis koordinuoja sistemos darbą. „IDU Controller“ komplektacijai reikalinga pagal pasirinktą schemą įrengta pastato hidraulika, todėl pasiūlyme atskirai pateikti vandens šildytuvas, buferis ir papildomas cirkuliacinis siurblys. Oficiali „Vitocal 200-A ie“ brošiūra.

„One Base Intelligence“ platforma leidžia sistemą valdyti per „ViCare“ programėlę ir plėsti suderinamais energijos sistemos įrenginiais. Konkrečių funkcijų prieinamumas priklauso nuo komplektacijos, programinės įrangos ir prijungtų komponentų. Gamintojo puslapyje aprašomos įvairios vidaus blokų versijos, todėl „Comfort“, „Compact“ ar „Universal Controller“ savybių negalima automatiškai priskirti šiam IDU Controller rinkiniui.

2. Lauko bloko gembė montuoti ant žemės „Viessmann“ – 3210409
   Kiekis: 1 vnt.

Originali „Viessmann“ grindinė konsolė, skirta šilumos siurblio lauko blokui pastatyti ant paruošto pagrindo. Ji pakelia įrenginį virš pagrindo ir sudaro tvirtą atramą lauko bloko montavimui.

Konsolė pagaminta iš nerūdijančiojo plieno profilių. Pardavėjas pateikia šiuos matmenis: 498 mm ilgis, 757 mm plotis ir 250 mm aukštis. Konstrukciją galima papildyti dekoratyvine apdaila, tačiau pati apdaila į šią pasiūlymo poziciją neįtraukta. Prekės aprašymas ir matmenys.

Gamintojo kataloge prekė įvardyta „Konsole für Bodenmontage ODU D=530“. Tai lauko bloko montavimo konstrukcija; pagrindas, tvirtinimas ir kondensato nuvedimas turi būti parinkti pagal įrengimo vietą.

Gamintojo nuoroda: „ViParts“ – 3210409.

3. Rutulinių čiaupų komplektas „Viessmann“ – ZK06057
   Kiekis: 1 komplektas.

„Viessmann ZK06057“ – hidraulinės sistemos aptarnavimo armatūros komplektas, skirtas sistemai praplauti ir orui pašalinti. Tokia armatūra palengvina sistemos užpildymą, paleidimą ir aptarnavimą.

Gamintojo techninėje dokumentacijoje nurodoma, kad šis komplektas reikalingas, kai nenaudojama atitinkama montavimo pagalba su numatyta aptarnavimo armatūra. „ViParts“ atsarginių dalių sąraše prie ZK06057 pateikiamas 7946790 „Set Kugelhahn D28 G1 ¼ KFE“. Gamintojo katalogo įrašas, gamintojo techninė dokumentacija.

Šio pasiūlymo suderinamumą reikia patikslinti. Pardavėjo ZK06057 puslapyje išvardyti ankstesni „Vitocal“ modeliai, tačiau naujasis „Vitocal 200-A ie“ tiesiogiai nenurodytas. Todėl aprašymas patvirtina komplekto paskirtį, bet ne jo būtinumą ar tiesioginį pritaikymą konkrečiai Z035442 IDU Controller schemai.

Pardavėjo nuoroda: „Šildymas jums“ – ZK06057.

4. Ventilis su filtru ir magnetu, 1″, vidinis / vidinis sriegis – 014110M
   Kiekis: 1 vnt.

Ši prekė sujungia uždarymo ventilio, mechaninio filtro ir magnetinio nešvarumų sulaikymo funkcijas. Mechaninis filtras skirtas vandenyje esančioms kietosioms priemaišoms sulaikyti, o magnetas – magnetinėms geležies turinčioms dalelėms surinkti. Tai padeda mažinti nešvarumų patekimą į siurblius ir kitus jautresnius hidraulinės sistemos komponentus.

Pasiūlyme nurodyta 1″ jungtis su vidiniais sriegiais abiejuose galuose. Pardavėjo aprašyme gamintojas įvardytas „TLV (Italija)“, o prekės gamintojo laukelyje – „TVL“. Tikslaus šio kodo atitikmens oficialiame gamintojo kataloge patvirtinti nepavyko, todėl filtravimo tankio, magneto stiprumo, slėgio ir temperatūros ribų nepriskiriu.

Svarbu konkrečiam komplektui: Z035442 sudėtyje pardavėjas jau nurodo kitą magnetinį filtrą – 3205505, 1¼″. Papildomas 014110M gali būti numatytas kitai hidraulinio kontūro vietai, tačiau jo vieta ir poreikis turi būti parodyti montavimo schemoje.

Šaltinis: „Šildymas jums“ – 014110M. Patikimos tiesioginės gamintojo nuorodos šiam kodui neradau.

5. Vandens šildytuvas su buferine talpa „Viessmann Vitocell Modular 100-VE“, 200 + 50 l – Z026459
   Kiekis: 1 komplektas.

„Vitocell Modular 100-VE“ – šilumos siurbliams pritaikytas modulinis sprendimas, kurį sudaro 200 l „Vitocell 100-V“, tipas CVWC, geriamojo vandens šildytuvas ir 50 l „Vitocell 100-E“, tipas MSCA, šildymo bei vėsinimo vandens buferis. Moduliai montuojami vienas ant kito, todėl užima mažiau kaip 0,5 m² grindų ploto.

200 l modulis kaupia buitinį karštą vandenį. Jo plieninį rezervuarą nuo korozijos saugo „Ceraprotect“ emalis ir išorinės srovės anodas. Didelis šilumokaičio paviršius pritaikytas šilumos siurblio tiekiamai šilumai perduoti.

50 l buferis skirtas šildymo sistemos vandeniui. Jo izoliacija pritaikyta šildymui ir vėsinimui, o jungčių padėtį galima keisti pasukant viršutinį modulį 360° kampu. Geriamasis ir šildymo sistemos vanduo laikomi atskiruose moduliuose. Abiejų modulių energijos efektyvumo klasė – B. Oficialus „Vitocell Modular 100-VE“ puslapis.

200 + 50 l komplekto gamintojo duomenys:

Matmenų šaltiniai: gamintojo brošiūra, gamintojo techninis duomenų lapas.

Šioje sistemoje 200 l dalis skirta karštam vandeniui ruošti, o 50 l buferio funkcija priklausys nuo pasirinktos hidraulinės schemos. Buferis gali padėti užtikrinti reikalingą vandens tūrį ir atskirti kontūrų srautus, tačiau vien jo talpos nepakanka visos schemos tinkamumui patvirtinti.

Pardavėjo nuoroda: „Šildymas jums“ – Z026459.

6. Elektroninis cirkuliacinis siurblys „DAB EVOSTA2 40-70/180“, DN25 – 60185492
   Kiekis: 1 vnt.

„DAB EVOSTA2“ – mažai elektros energijos naudojantis elektroninis šlapiojo rotoriaus cirkuliacinis siurblys, skirtas vandeniui cirkuliuoti buitinėse šildymo ir vėsinimo sistemose. Nuolatinių magnetų sinchroninis variklis ir elektroninis reguliavimas leidžia parinkti sistemos poreikiui tinkamą veikimą.

Siurblys turi devynis nustatymus: po tris proporcinio slėgio, pastovaus slėgio ir pastovaus greičio režimus. Nustatymai keičiami valdymo mygtuku. Numatyta nuorinimo anga ir galimybė rankiniu būdu atlaisvinti variklio veleną. Oficialus „DAB EVOSTA2“ puslapis.

Tikslaus 60185492 modelio duomenys:

Gamintojo lentelėje ties 3,6 m³/h debitu nurodomas apie 0,8 m kėlimo aukštis – didžiausias debitas ir didžiausias slėgis nepasiekiami vienu metu. Taip pat pavadinimo „1″“ nereikia sutapatinti su korpuso jungties sriegiu: oficialiai jis yra G 1½″. Oficialus DAB katalogas, 18 psl..

Pasiūlyme šis siurblys galėtų aptarnauti atskirą pastato šildymo kontūrą, tačiau jo konkreti vieta turi būti numatyta schemoje, nes „Vitocal“ lauko bloke jau yra integruotas cirkuliacinis siurblys.

Pardavėjo nuoroda: „Šildymas jums“ – 60185492.

7. Lanksti prijungimo žarna monoblokui, DN25, vidinis / vidinis sriegis – GL50
   Kiekis: 2 vnt.

GL50 pasiūlyme pateikta kaip lanksti monobloko prijungimo žarna, kurios vardinis dydis DN25, jungtys 1″ su vidiniais sriegiais abiejuose galuose, o ilgis pavadinime nurodytas 500–1000 mm. Dvi žarnos paprastai naudojamos tiekiamo ir grįžtamo vandens linijoms prijungti.

Gofruota metalinė konstrukcija palengvina prijungimą ir gali sumažinti judesių bei vibracijos perdavimą į standžius vamzdynus. Pardavėjo aprašyme nurodytas austenitinis nerūdijantis plienas.

Šios prekės duomenys puslapyje prieštaringi: pavadinime įrašyta 500–1000 mm, aprašyme – 250–500 mm; aprašyme minimas „Emiflex“, o gamintojo laukelyje – „AUX“. Todėl prieš naudojant galutinį techninį aprašymą reikia patvirtinti tikrąjį gamintoją, jo prekės kodą, ilgį ir darbines ribas. Puslapyje pateiktų temperatūros bei slėgio verčių negalima patikimai susieti su konkrečiai tiekiama GL50 žarna. Pardavėjo GL50 kortelė.

„Emiflex“ oficialiai gamina lanksčias metalines jungtis, tačiau GL50 atitikmens konkrečiam gamintojo modeliui nepatvirtinau. Oficialus „Emiflex“ gaminių katalogas.

Prieš šiuos aprašymus įtraukiant į galutinį komercinį pasiūlymą reikia išspręsti tris konkrečias vietas: patvirtinti ZK06057 pritaikymą IDU Controller schemai, nurodyti papildomo filtro 014110M vietą ir paskirtį, patikslinti GL50 žarnos gamintoją bei ilgį. Šilumos siurblio galios lentelėje naudotinos gamintojo A–7/W35 ir A–7/W55 sąlygos – pardavėjo puslapyje prie tų pačių verčių įrašyta A7.
